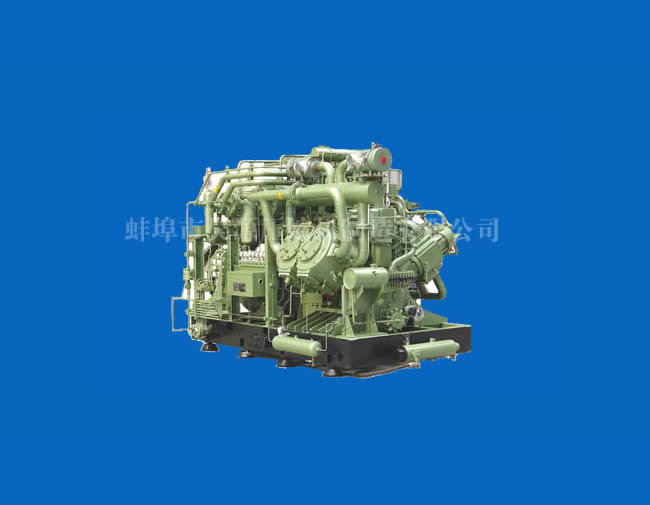

w-10/350空气压缩机

发布时间:2020-09-24阅读次数:636次

  此系列空压机广泛应用于:机械、纺织、建材、石油、化工、轻工、电子、仪表、喷涂、烟草、制氮、汽车制造、饲料加工等国民经济的各个领域阀采用先进的防断裂新技术,阀片高效率、低耗能高可靠性,可连续24小时运转采用多级阻抗复合式吸气消声过滤器,低噪声,抗污染,全新的动平衡设计,振动烈度低,低油耗活塞环采用单体浇铸镀铬环,寿命提高3-4倍机组均采用撬装式,降低安装成本轴承、曲轴、连杆和十字头导轨润滑;

  它们是通过固定在曲轴箱上的转子油泵压力润滑,转子泵由曲轴直接带动。在这个润滑系统中,油经过装在曲轴箱底部的粗滤油器和油止回阀,然后再进入位于曲轴箱外部可以更换的旋装式精滤油器。润滑油由溢流阀保持一定压力,经过曲轴、连杆、活塞销和十字头上的小孔,润滑油可以到达各个润滑点;曲轴的滚动轴承是通过飞溅油而得到润滑的。

  气缸润滑

  气缸润滑是通过气缸镜面与聚四氟乙稀制成的导向环、活塞环之间形成极薄的固体润滑膜,起自润滑作用,而不需润滑油。

  气路系统

  气路系统的作用,主要是将气体引向压缩机。经压缩机各级压缩之后,再引向使用场所。气体经过滤清器、一级气缸、一级冷却器、二级气缸、二级冷却器、二级油水分离器、三级气缸、三级冷却器、三级油水分离器等等,最后将压缩气体排出。其中管道、阀门、冷却器等设备组成压缩机的气体主管路,排除油、水用的排污管路以及连接压力表的管路等组成辅助管路。该机型的排污是自动排污,排放的时间间隔约为0.5~1.5小时排放一次,排放时间约为30s,用户可根据当地的空气湿度进行适当的调整。

  本机在气路系统中每级都设置有安全阀保护装置,当系统中的压力超过工作压力时,它就自动开启,把多余气体排放掉,以使系统降低到正常工作压力。

  可根据用户要求设置气量调节装置。

  冷却系统

  本机采用的是开式冷却系统,冷却系统主要由各级气缸、缸盖、缸座、一、二、三级冷却器,阀门以及与以上部件相连的水管路等组成。共分五路。

  每路冷却水水量的分配可通过阀门进行调节,调节量的大小可根据压缩机的各级进排气温度来决定,通过水量调节阀可使气缸和冷却器的水量得到控制,从而保证冷却水的出口水温。这样即避免了气缸在机器空转时的过度冷却,又节约了冷却水。

  冷却系统

  本机采用的是开式冷却系统,冷却系统主要由各级气缸、缸盖、缸座、各级冷却器,阀门以及与以上部件相连的水管路等组成。每路冷却水水量的分配可通过阀门进行调节,调节量的大小可根据压缩机的各级进排气温度来决定,通过水量调节阀可使气缸和冷却器的水量得到控制,从而保证冷却水的出口水温。这样即避免了气缸在机器空转时的过度冷却,又节约了冷却水。
