井口气-低压大排量橇装回收系统

发布时间:2020-09-24阅读次数:580次

井口气回收装置

根据现有井站采气树的井口气压力,公司研发三款井口气回收装置,分别应对高压、中压、低压三种状态下的井口气回收,

采气树的井口气压力3-20MPa时,日产量可达5~10万方,

采气树的井口气压力0.2MPa时,日产量可达5万方。

采气树的井口气压力1-3MPa时,日产量可达8万方。

该装置由八大系统组成:进气分离和净化过滤系统,前置脱水干燥系统,增压系统,计量充装系统,驱动系统,调压系统,余热利用再生和热浴系统,控制系统。

井站采气树的井口气经热浴系统热交换后,进入高压分离净化系统,经过热浴后的井口气,在高压分离器内冬季不会凝结避免冰堵。通过液位计来控制排水,来液过多时系统会及时关闭进气阀,避免干燥塔和压缩机进液,保护装置不被污染以及防止液击损坏压缩机。分离系统把游离水分离后,进入干燥塔,干燥系统由A、B分子筛塔进行交替干燥和再生,实现24小时不间断运行,干燥能力为5000方/小时,西门子PLC控制系统对进气分离、干燥、压缩、计量、排污、驱动等各个系统流程进行控制、监管。

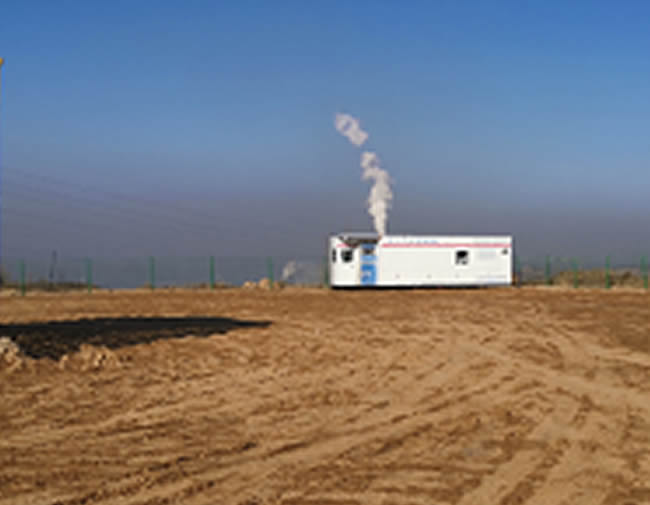

谁有系统集成于一个撬装,舱门采用上下开门式,打开后具备车载式操作平台,只需连接井口、槽车以及污水罐即可,用户自备电源,系统自成一体,机动性能高。

IMG_20190112_105450

井口气回收装置技术参数

型号

JKQ1600/(30-200)-250

JKQ2000/10-250

JKQ1000/(2-4)-250

排气量(Nm³/h)

600-3800

2000

1000

进气压力(MPa)

3-20

10

0.2-0.4

排气压力(MPa)

25

25

25

功率(KW)

100

200

260

燃气机驱动

天然气

天然气

天然气

再生气加热

电加热+余热回收

电加热+余热回收

电加热+余热回收

控制气源

空气

空气

空气

控制系统

西门子PLC

西门子PLC

西门子PLC

质量流量计

E+H 8FF25

E+H 8FF25

E+H 8FF25

最大流量(Nm3 /h)

3000

3000

3000

计量准确度

±0.5%

±0.5%

±0.5%

露点(℃)

-58

-58

-58

噪音dB(A)

≤85

≤85

≤85

防爆等级

Exdemib ‖ BT4

Exdemib ‖ BT4

Exdemib ‖ BT4

冷却方式

混冷

混冷

混冷

换热方式

余热利用

余热利用

余热利用

外形尺寸(mm)

9000x2280x2700

9000x2500x2700

9000x2500x2700

质量(T)

13

15

15

机械活塞式可根据井口参数量身定制
